五軸數控工具磨床 – TG560 & TG580
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數 ?TG-560 數控工具磨床
| 數控系統 | 新代210MA-5E | 夾頭夾緊工件范圍 | 3~20mm（換刀柄最大32） |
| 最大加工工件直徑 | 200 mm | 磨頭擺動最高轉速(C軸) | 30rpm |
| 磨削最大工件長度 | 170mm | C軸旋轉范圍 | 325°（+230°~ -95°） |
| 最大加工工件槽深 | 10mm | 工件主軸中心高 | 150mm |
| 最大工件重量 | 10Kg | 工件主軸徑向跳動 | ≤0.005mm |
| 磨頭最大功率(直驅電主軸) | 11KW | 磨頭主軸徑向跳動 | ≤0.005mm |
| 砂輪尺寸(CBN/金剛石) | Φ50～Φ200mm | 氣缸推力范圍 | 500-580kg |
| 磨頭主軸轉速(變頻調速) | 1000-8000rpm | 直線軸分辨率 | 0.00lmm |
| 磨頭垂直升降行程(Z軸) | 360(-100～220)mm | 旋轉軸分辨率 | 0.00l° |
| 工作臺行程X軸/Y軸 | X：460 / Y：400 | 電源 | AC 380V 50HZ三相 |
| 直線軸快速移動速度 | 15m/min | 機床總功率 | 15KW |
| 工件主軸轉速(A軸) | 500rpm | 機床外形尺寸 | 1700x1520x2100mm |
| A軸旋轉范圍 | ∞ | 機床重量 | 4T |
| 自動夾緊工件范圍 | 3~20mm | 電源 | AC ?380V ?50HZ ?三相 |
技術參數 ?TG-580 數控工具磨床
| 數控系統 | 新代210MA-5E | 夾頭夾緊工件范圍 | 3-20mm |
| 最大加工工件直徑 | 200 mm | 磨頭擺動最高轉速(C軸) | 75rpm |
| 磨削最大工件長度 | 200mm | C軸旋轉范圍 | 320°（-225°~95°） |
| 最大加工工件槽深 | 20mm | 工件主軸中心高 | 135mm |
| 最大工件重量 | 20Kg | 工件主軸徑向跳動 | ≤0.005mm |
| 磨頭最大功率(直驅電主軸) | 18KW | 磨頭主軸徑向跳動 | ≤0.005mm |
| 砂輪尺寸(CBN/金剛石) | Φ50～Φ200mm | 氣缸夾緊力調整范圍 | 800-1000kg |
| 磨頭主軸轉速(變頻調速) | 1000-8000rpm | 直線軸分辨率 | 0.00lmm |
| 磨頭垂直升降行程(Y軸) | 350(-100～250)mm | 旋轉軸分辨率 | 0.00l° |
| 工作臺行程X軸/Y軸/Z軸 | X：520?/?Y：540 / Z：350 | 電源 | AC ?380V ?50HZ ?三相 |
| 直線軸快速移動速度 | 10m/min | 機床總功率 | 32KW |
| 工件主軸轉速(A軸) | 200rpm | 機床外形尺寸 | 2200×1600×2400mm |
| A軸旋轉范圍 | ∞ | 機床重量(約) | 5T |
| A軸主軸孔錐度 | ISO50 |
產品介紹：
TG560是一款高性價比刀具磨床，適用于生產或修磨各類銑削類刀具、鉆削類刀具、成形刀具等。
特點：
1.機床造型簡潔，人機界面友好，天然大理石構件，穩定性好。
2.機床采用高精度、同步直驅變頻電主軸，主軸有兩組砂輪法蘭，每組法蘭可同時裝2～4片砂輪，根據磨削工藝，砂輪組換位快捷，可充分滿足各種刀具磨削需求。
3.工件主軸采用dd直驅，肖柏林夾頭體及筒夾，工件自動夾緊。
4.機床采用新代210MA-5E五軸聯動控制系統及伺服單元、采先鋒精密測頭、上銀精密滾動線軌及滾珠絲杠，確保了機床的優越性能和工作精度。
5.機床采用全封閉外觀(正面活動拉門、左右兩側設有維修門)、擺臂式操控面板、手持電子手輪、專用啟停按鈕、配置自動油冷機及工件冷卻控制裝置、配置自動潤滑裝置及吸霧接口、報警蜂鳴器、配置電器箱冷卻空調，使機床的操作、保養、維護變動簡單方便。

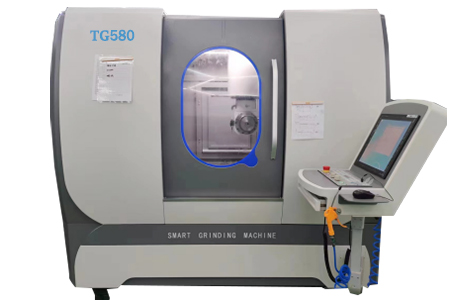

TG580是一款性能優良的刀具磨削中心，適用于生產或修磨銑削類刀具、鉆削類刀具、成形刀具等。
特點：
???機床外觀大氣，人機界面友好，采用天然大理石構件，機床穩定性好。

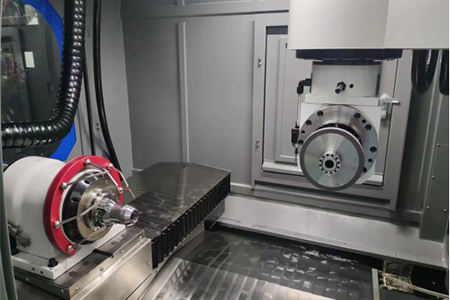

???機床采用高剛性、高精度、大功率（18KW)直驅變頻電主軸磨頭，砂輪法蘭可同時裝2～4片砂輪，滿足一次裝夾完成對刀具的前面、后面、端面的磨削工藝需求。
??工件主軸采用DD直驅、軸承為NSK精密主軸軸承，W25刀柄氣動夾緊。
???機床采用新代210MA-5E五軸聯動控制系統及日本安川伺服單元、采用英國雷尼紹精密測頭、上銀精密滾動線軌及THK滾珠絲杠，同時為更好確保加工刀具的尺寸精度，機床旋轉軸采用雙DD直驅全閉環控制，確保了機床的優越性能和工作精度。

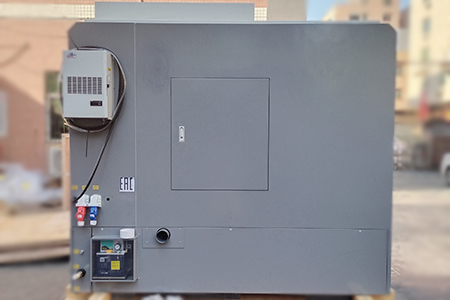

???機床采用全封閉外觀(正面活動拉門、右側及后面設有維修門)、手持電子手輪、專用啟停按鈕、配置工件冷卻液控制裝置、配置自動潤滑裝置及吸霧接口、報警蜂鳴器、配置電器箱冷卻空調，使機床的操作、保養、維護變動簡單方便。

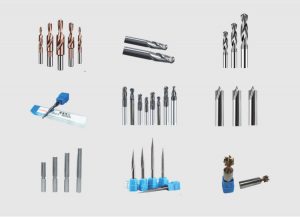

研磨樣品：
TG560標準配置
機床主機一臺、新代210MA-5E數控系統及伺服單元、測頭、11KW精密直驅磨頭、HSK快換精密法蘭桿、W25工件自動夾緊裝置、吸霧接口、自動潤滑裝置、自動冷卻控制裝置。
TG560可選配置
雄克刀柄，肖柏林W20刀柄及夾頭、專用夾具、砂輪、自動上料裝置、英國雷尼紹RP3L測頭、意大利馬波斯測頭等。
TG580標準配置
機床主機
新代210MA-5E數控系
伺服單元
刀具軟件包
英國雷尼紹RP3測頭
HSK快換精密砂輪桿
工件氣動夾緊裝置
吸霧接口
自動潤滑裝置
自動上下料( 國外不建議配）
?
