LNG船板也能用鋸床切割嗎？

現有LNG船用板材一般采用多臺鋸切設備雙向鋸切的加工方式，鋸切成本高，導致成型板材的上下料時間和重新對刀時間及精度達不到要求。

為了解決上述問題，鞍提仕團隊發明了一款用于鋸切LNG船用板材的立式帶鋸床，將待鋸切的LNG船用板材放置在一臺鋸切設備上完成雙方向鋸切，減少人工上下料的成本，鋸切精度充分達到設計要求。

鋸床結構

整體構成：包含橫向工作臺、立式帶鋸床、縱向工作臺、送料滾筒架。橫向工作臺設驅動立式帶鋸床橫移的裝置，縱向工作臺設驅動送料滾筒架縱移的裝置，待鋸切板材放于送料滾筒架。

各部分驅動裝置：橫向工作臺驅動裝置由橫向工作臺伺服電機、橫向滾珠絲桿副、橫向?qū)к壔瑝K副組成；縱向工作臺驅動裝置由縱向工作臺伺服電機、縱向滾珠絲桿副、縱向?qū)к壔瑝K副構成；滾筒驅動裝置包含送料架伺服電機和鏈條。

鋸條導向裝置：立式帶鋸床的鋸架設有上、下鋸帶旋轉導向裝置，能使帶鋸條在 0° – 180° 間扭轉，二者結構相同，均含導向頭旋轉伺服、旋轉小齒輪、旋轉大齒輪、鋸條導向夾持機構、導向頭支撐。

工作過程：

啟動電氣系統，板材置于送料滾筒架，送料架伺服電機送料并反饋速度，縱向工作臺伺服電機依此匹配速度移動，橫向工作臺帶動立式帶鋸床橫向鋸切。鋸切結束，上、下鋸帶旋轉導向裝置使帶鋸條扭轉 180°，縱向工作臺反向移動，橫向工作臺帶動鋸床反向鋸切，循環作業。鋸床還有鋸條液壓張緊和斷帶保護裝置，保障設備和人員安全。

技術優勢：

相比現有技術，該鋸床能在一臺設備上完成雙向鋸切，減少人工上下料成本，鋸切精度高；布局簡便，占地少；對工件往復鋸切，減少重新對刀時間，保證工件精度統一。

以下是該系列鋸床參數：

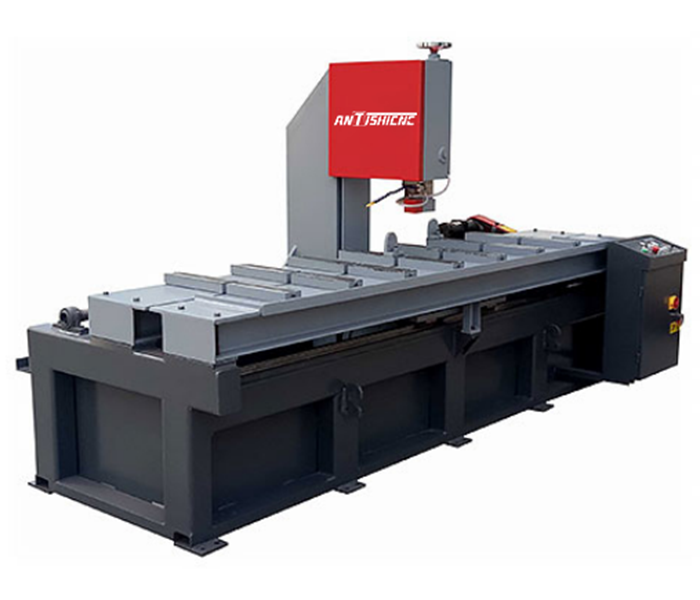

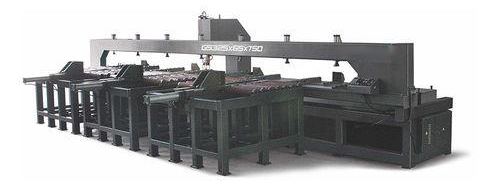

參考圖片
型號	G5360/120/250	G5360/120/600	G5380/150/250	G53120/150/300	G53180/200/300
鋸切能力	喉高： 600mm 喉深： 1200mm 行程： 2500mm	喉高: 600mm 喉深: 1200mm 行程: 6000mm	喉高： 800mm 喉深： 1500mm 行程: 2500mm	喉高： 1200mm 喉深： 1500mm 行程： 3000mm	喉高： 1800mm 喉深： 2000mm 行程： 3000mm
帶鋸條	規格： 54×1.6×8020 線速度(m/min)： 20-70(變頻) 張緊方式：液壓	規格： 54×1.6×8020 線速度(m/min)： 20-70(變頻) 張緊方式：液壓	規格： 54×1.6×8900 線速度(m/min)： 20-70(變頻) 張緊方式： 液壓	規格： 67×1.6X9550 線速度(m/min)： 20-70(變頻) 張緊方式： 液壓	規格： 67×1.6 線速度(m/min)： 20-70(變頻) 張緊方式： 液壓
電機功率	主電機(kW)： 7.5(4P) 液壓電機(kW)： 3.75+0.75 進給伺服(kW)： 2 冷卻泵(kW)： 0.55 排屑機(kW)： 0.75(選配)	主電機(kW)：7.5(4P) 液壓電機(kW)： 3.75+0.75 進給伺服(kW)： 2 冷卻泵(kW)：0.55 排屑機(kW)：0.75(選配)	主電機(kW)： 11(4P) 液壓電機(kW)： 3.75+0.75 進給伺服(kW)：2 冷卻泵(kW)：0.55 排屑機(kW)：0.75(選配)	主電機(kW)： 15(4P) 液壓電機(kW)： 3.75+0.75 進給伺服(kW)： 2 冷卻泵(kW)：0.55 排屑機(kW)：0.75(選配)	主電機(kW)： 18.5(4P) 液壓電機(kW)： 3.75+0.75 進給伺服(kW)： 2 冷卻泵(kW)：0.55 排屑機(kW)：0.75(選配)
控制方式	PLC+觸摸屏+按鈕+遙控器	PLC+觸摸屏+按鈕+遙控器	PLC+觸摸屏+按鈕+遙控器	PLC+觸摸屏+按鈕+遙控器	PLC+觸摸屏+按鈕+遙控器
主傳動方式	直聯齒輪減速機	直聯齒輪減速機	直聯齒輪減速機	直聯齒輪減速機	直聯齒輪減速機
進給方式	伺服驅動	伺服驅動	伺服驅動	伺服驅動	伺服驅動
工作夾緊方式	手動	手動	手動	手動	手動
送料方式	液壓抬升	液壓抬升(2組)	液壓抬升	液壓抬升	液壓抬升
單次送料行程	500	500	500	500	500
工作臺高	1575	1575	1575	1575	1875
外形尺寸	4700X5200X3470	8200x5200X3470	4700X5500X3670	4700X5200X3870	6100X6150X5160

該系列鋸床憑借其出色的性能參數、科學合理的結構設計、智能高效的控制系統，在船舶加工等眾多領域展現出獨特優勢。無論是對鋸切精度有嚴格要求的精密制造，還是追求高效批量生產的加工企業，這款鋸床都能成為得力助手，為企業降低生產成本、提高生產效率與產品質量提供有力支持。相信在未來， 該LNG船專用鋸床將繼續在行業中大放異彩，助力更多企業實現高質量發展。

如果您有船舶材料切割需求，請聯系上海鞍提仕團隊，我們會有專人為您對接提供方案。
