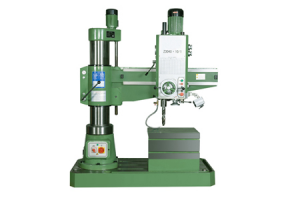

搖臂鉆床使用中常見的故障和維護解決方案

搖臂鉆床在使用過一段時間之后，可能會有一些小的故障發生，導致鉆床不能正常使用，耽誤正常生產，給用戶指出一些在鉆床使用過程中常見的故障及維修解決辦法。

故障一：按啟動按鈕主電機不轉動故障分析總電源開關未打開啟動按鈕接觸不好接觸器不吸合，主電機接線盒及電氣盤內的接線處接觸不好或接頭脫落。解決方法打開總電源開關檢查啟動按鈕接頭檢查電器柜中接觸器的各接點檢查電機相聯的接線處。

故障二：主軸和外表面有漏油現象故障分析箱內的油充填過多，從軸承座的上面漏出。解決方法注油時，不要使油量超過油標中心的標記。

故障三∶主軸箱夾不緊故障分析∶主軸箱與搖臂接合的55°導軌面配合間隙大；主軸箱夾緊塊位置不對；夾緊油缸與制動架接合處泄油或有關處漏油；美形塊過盈量不夠，不能使之立起而自鎖。解決方法調整螺釘，使之配合的55°導軌面不應大于0.04mm的間隙；在松開狀態下，松開螺釘調整夾緊塊到合適位置再緊固螺釘。

一、主軸箱夾不緊原因

主軸箱與搖臂結合的55°導軌在面，配合間隙大，主軸箱夾緊塊位置不對，夾緊油缸與制動架結合處漏油或油管漏油；裹形塊，過盈顯不夠，不能使之立起而自鎖。

處理方法

調整螺釘使已配合的55°導軌面不能大于0.04m有間隙（一般用空不檢查），在松開狀態下松開螺釘調整夾緊塊到適合位置再緊螺釘

二、立柱夾不緊

1、彈簧板上的螺釘調得太多，使立柱抬得太多，菱形塊夾緊機構不能使內處柱結合的錐面壓緊

2、調整螺釘調得不適當，使機桿與殼體之間產生間隙3、液壓系統中的壓力油太少不能推動油缸里的活塞使菱形塊不能處于夾緊的位置

處理方法：1、重新調整彈簧板上面螺釘，要保證搖臂松開時的作用力，再調整柱頂上的螺釘使其夾緊力達到1568N（在搖臂末端推力）再用螺釘鎖緊螺母2、如果立柱松開時轉轉要調整母中4個螺釘緊固3、調整液壓系統壓力油保證205-291×10%或更換油池中的油

三、搖臂夾不緊

原因

1.調整綠燈不適當搖臂在夾緊狀態時與外柱配合處有間隙，限位開關安裝距活塞桿數近活塞桿還沒到尖緊位置就已經碰到開關，使液壓電機停止供油處理方法1、拆下倒若松開鎖緊螺母或再調整螺釘既保證搖臂在夾緊時04mm不能塞入，又要保證美形塊能立起并長自鎖

2. 在夾緊狀態下，調整限位開關位置，使限位開關正常閉觸點斷開，又要使菱形塊處于夾緊位置

四、主軸回欄不順

原因

1、彈簧拉力不夠，水平軸變形2、導向套拉毛處理方法∶1、彈簧拉力不夠調整，主軸桿下面，有一個調整2、水平軸變形更換水平軸，導向套拉毛拆下來有重新修復。
