一文帶你了解數控加工中心三軸、四軸、五軸的區別

加工中心是指備有刀庫，具有自動換刀功能，對工件一次裝夾后進行多工序加工的數控機床。加工中心是高度機電一體化的產品，工件裝夾后，數控系統能控制機床按不同工序自動選擇、更換刀具，自動對刀、自動改變主軸轉速、進給量等，可連續完成鉆、鏜、銑、鉸、攻絲等多種工序。因而大大減少了工件裝夾時間，測量和機床調整等輔助工序時間，對加工形狀比較復雜，精度要求較高，品種更換頻繁的零件具有良好的經濟效果。那么，我們常說的三軸、四軸、五軸加工中心有什么具體不一樣呢？上海鞍提仕工程師將著重為您介紹它們之間的區別。

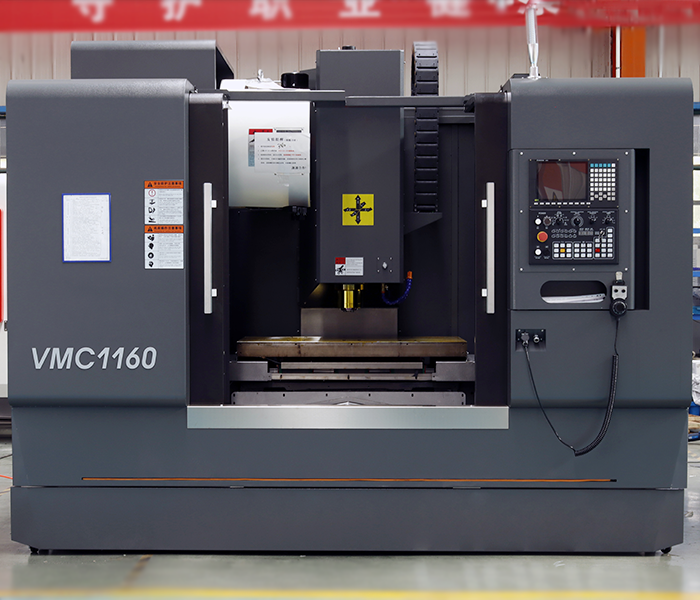

一、三軸加工中心
三軸數控銑削仍然是最流行和廣泛使用的加工工藝之一。三軸立式數控加工中心是三條不同方向直線運動的軸，分別是上下、左右和前后，上下的方向是主軸，可以高速旋轉。在三軸加工中，工件保持固定，旋轉刀具沿X、Y、Z三軸切割。這是一種相對簡單的數控加工形式，可制造簡單結構的產品，不適合加工復雜的幾何形狀或具有復雜組件的產品。

由于只能在三軸上切割，因此加工速度也可能比四軸或五軸數控慢，工件可能需要手動重新定位來獲得所需的形狀。
二、四軸加工中心

四軸立式加工中心是在三軸的基礎上增加了一個旋轉軸，即水平面可以360度旋轉，不可以高速旋轉。

在四軸數控銑削中，第四軸被添加到切削刀具的運動中，允許繞x軸旋轉。現在有四個軸——X軸，Y軸，Z軸和A軸(繞X軸旋轉)。大多數四軸數控機床也允許工件旋轉，就是所謂的B軸，這樣該機床既可充當銑床又可充當車床。

如果你需要在一塊零件的側面或在圓柱體的曲面上鉆孔時，四軸數控加工是不二之選。它大大加快了加工過程，并有很高加工精度。
三、五軸加工中心

五軸加工中心比四軸加工中心多一個可以直立旋轉360度的軸，不可以高速旋轉，這個旋轉軸通常在上下軸上面，就是主軸的上面，第五個軸是繞Y軸旋轉，也稱為B軸。工件也可以在一些機器上旋轉，有時被稱為B軸或C軸。五軸加工中心可以一次性加工雕像、葉輪葉片和整體葉盤等零件，還可以使用更短的刀具進行加工，提升系統剛性，減少刀具的數量，避免了專用刀具的產生。對于我們的企業老板來說，意味在刀具成本方面，五軸機床將會省錢。

五軸加工中心有兩種回轉方式。

工作臺回轉軸，可以把工件分為任意角度加工，加工傾斜面和傾斜孔，選用高端的數控五軸系統和軟件RETP的支持，還可以加工復雜的空間曲面，這種類型的五軸加工中心優點就是主軸的結構簡單、剛性也好，缺點就是承重比較小。

主軸搖擺頭回轉，主軸的前端是回轉頭設計，優點在于主軸的加工可以非常靈活，工作臺可以承載重些，使用球面銑加工曲面的時候，刀具中心線和加工面垂直面利用主軸的回轉可以有效避開頂點切削，可以保證線速度，還可以提高表面加工質量，模具曲面要求精度較高選用這種結構的較多。為了達到更精密的回轉精度要求，還可以配光柵尺。精度可以達到幾秒，但是價格稍高些。
總結：
簡單來說五軸加工中心只是比普通三軸加工中心、四軸加工中心多了兩個旋轉方向，比方說一臺立式加工中心是三軸，如果加工工件在加工的時候左右旋轉就是第四軸，可以左右旋轉還能前后旋轉這樣就是五軸加工中心。如果您有疑問，歡迎聯系上海鞍提仕團隊。詳情請咨詢 contact@antsmachine.com
