在機械加工領域，鉆孔設備是不可或缺的 “攻堅利器”，而液壓搖臂鉆憑借其獨特性能，占據著重要地位。液壓搖臂鉆是利用液壓系統實現多種關鍵動作的鉆床設備，它能夠靈活、精準地完成各類孔加工任務，在眾多行業有著廣泛應用。
從制造業來看，汽車零部件生產中，發動機缸體、變速器外殼需大量鉆孔、鉸孔、攻螺紋操作，液壓搖臂鉆可確保孔位精度，滿足裝配要求；航空航天領域，飛行器結構件材質特殊、加工精度嚴苛，它也能穩定鉆出高質量孔，保障飛行安全；模具加工時，模具的冷卻水道、定位銷孔，借助液壓搖臂鉆可一次成型，提升模具品質。
液壓搖臂鉆相較機械搖臂鉆優勢一覽
| 對比項目 | 液壓搖臂鉆 | 機械搖臂鉆 |
| 加工精度 | 液壓系統平穩控制進給，運動順滑，鉆孔直線度、圓度及位置精度高，適用于高精度孔加工。 | 機械傳動易有輕微卡頓，精度遜于液壓款，加工復雜、高精度工件吃力。 |
| 操作便捷性 | 通過液壓手柄、按鈕操控，動作切換輕松，主軸變速、進給調節迅速，降低勞動強度。 | 手動操作多，頻繁變速、進給需手搖眾多手柄，體力消耗大、效率低。 |
| 加工效率 | 液壓預選變速，瞬間切換轉速、進給量；夾緊松開迅速，批量加工耗時短。 | 變速繁瑣，調整參數時設備閑置久，夾緊依賴人工擰螺栓，效率受限。 |
| 維護成本 | 液壓元件精密，需定期換液壓油、檢查系統密封性，成本較高；故障排查維修難度大。 | 結構簡單，日常清潔、潤滑即可，零部件耐用、更換少，維修難度低、成本小。 |
| 設備價格 | 技術復雜、制造成本高，同款規格下價格遠超機械搖臂鉆。 | 構造簡易，用料常規，價格親民，適合預算有限用戶。 |

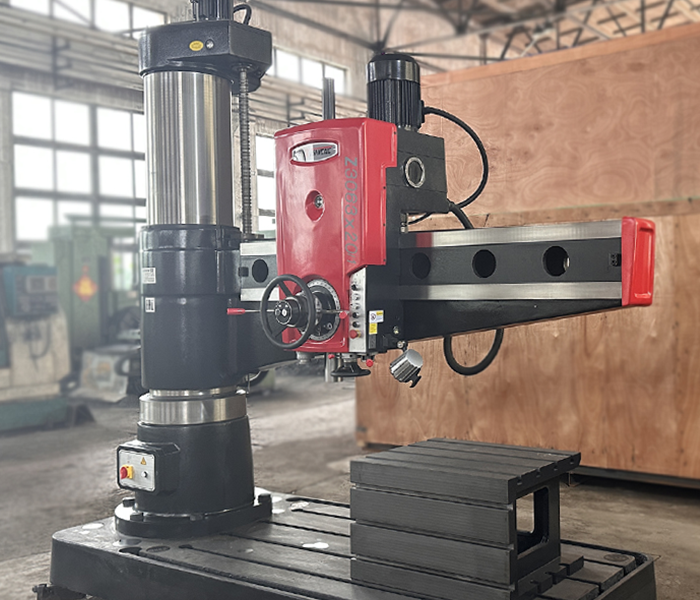

上海鞍提仕重型搖臂鉆床 Z3063×20/1
1.主要用途
Z3063×20/1 型搖臂鉆床功能全面，專攻大、中型零件加工。鉆孔、擴孔、鉸孔得心應手，能高效锪平面、攻螺紋；配備工藝裝備時，鏜孔作業也不在話下，一站式滿足多樣孔加工需求。
2.主要特點
關鍵部位如搖臂上導軌、主軸套筒、內外柱回轉滾道，經表面淬火，耐磨抗損，機床使用壽命大幅延長。
所有操縱手柄布局合理、集中，觸手可及，操控輕盈，工人操作輕松高效。
主軸正反轉、停車、變速、空擋集成于一個手柄控制，動作轉換流暢，減少操作步驟。
采用液壓驅動菱形塊夾緊機構，夾緊穩固，加工時無晃動位移，保障加工精度。
液壓預選變速機制，提前調好參數，加工瞬間啟動，節省輔助操作時間。
安全保護周全，契合國際標準，漏電、過載、誤操作防護一應俱全，守護人員與設備安全。
主軸箱、立柱夾緊靈活，可單獨操控，也能同步執行，適配不同加工場景。
3.大件品質
立柱、搖臂、主軸箱選用高強度鑄鐵打造，剛性與強度遠超普通材質，抗變形能力強，為高精度加工筑牢基礎。
4.潤滑設計
兼顧自動與手動潤滑。主軸箱內部、搖臂與立柱由自動潤滑系統定時定量注油；搖臂導軌、升降機構則采用手動潤滑，方便工人按需補給，確保設備各部件順滑運轉。
 |
 |
5.機器參數
| 項目 | 規格 | 單 位 | |
| 最大鉆孔直徑 | 63 | mm | |
| 主軸中心線至立柱母線距離 | 最大 | 2000 | mm |
| 最小 | 450 | mm | |
| 主軸箱水平移動距離 | 1550 | mm | |
| 主軸端面至底座工作面距離 | 最大 | 1600 | mm |
| 最小 | 400 | mm | |
| 搖臂升降距離 | 800 | mm | |
| 搖臂升降速度 | 0.017 | m/s | |
| 搖臂回轉角度 | ±180 | 度 | |
| 主軸圓錐孔 | 莫氏 5 號 | ||
| 主軸轉速范圍 | 20–1600 | r/min | |
| 主軸轉速級數 | 16 | 級 | |
| 主軸進給量范圍 | 0.04-3.2 | mm/r | |
| 主軸進給量級數 | 16 | 級 | |
| 主軸行程 | 400 | mm | |
| 刻度盤每轉鉆孔深度 | 151 | mm | |
| 主軸允許最大扭矩 | 980 | N.M | |
| 主軸允許最大進給抗力 | 24500 | N | |
| 主電機功率 | 5.5 | KW | |
| 搖臂升降電機功率 | 2.2 | KW | |
| 液壓夾緊電機功率 | 0.75 | KW | |
| 冷卻泵電機功率 | 0.09 | KW | |
| 機床輪廓尺寸（長×寬×高） | 3080×1250×3205 | mm | |
| 機床重量 | 7000 | Kg | |
Z3063×20/1 搖臂鉆床集諸多優勢于一身，無論是加工復雜航空件，還是批量生產汽車配件，都能穩定輸出、高效作業，是企業升級加工設備的理想之選。如果您需要一臺高精度、高效率的液壓搖臂鉆床，歡迎咨詢上海鞍提仕。我們?cè)趽u臂鉆床的制造和應用方面擁有豐富經驗，能夠?yàn)槟峁I(yè)的技術支持。
關鍵詞：液壓搖臂鉆、金屬加工液壓搖臂鉆、模具制造液壓搖臂鉆、工程機械液壓搖臂鉆
