如何使用數控立車加工卡車制動鼓?

數控立式車床是一種用于金屬加工的機床，它通過數控系統控制刀具和工件的相對運動，實現對工件的精確加工。與傳統的普通立式車床相比，數控立式車床的自動化程度更高、加工精度更易控制。其主要用于加工回轉體零件，如盤類、短軸類零件等。

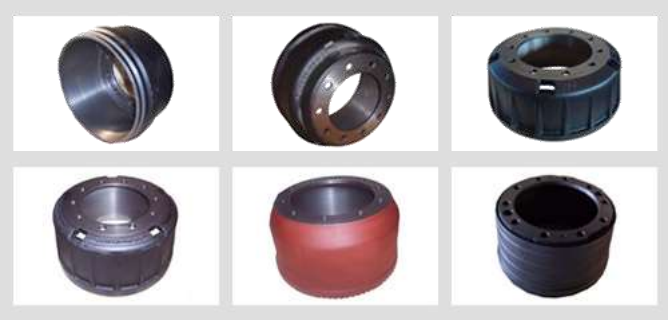

制動鼓通常呈鼓型，在安裝面上有連接孔，與輪轂緊密相連，隨制動車輪一起旋轉。鼓內安裝有制動蹄、制動輪缸、回位彈簧等部件。當操縱器踩下踏板時，制動主缸將液壓油壓送入制動管并制動，制動輪活塞在液壓壓力作用下推動制動蹄外張，使制動蹄與制動鼓的圓柱內表面緊密接觸，兩者之間產生摩擦力，從而阻止制動鼓的轉動，進一步使車輪停止停止或轉動，實現車輛的制動。

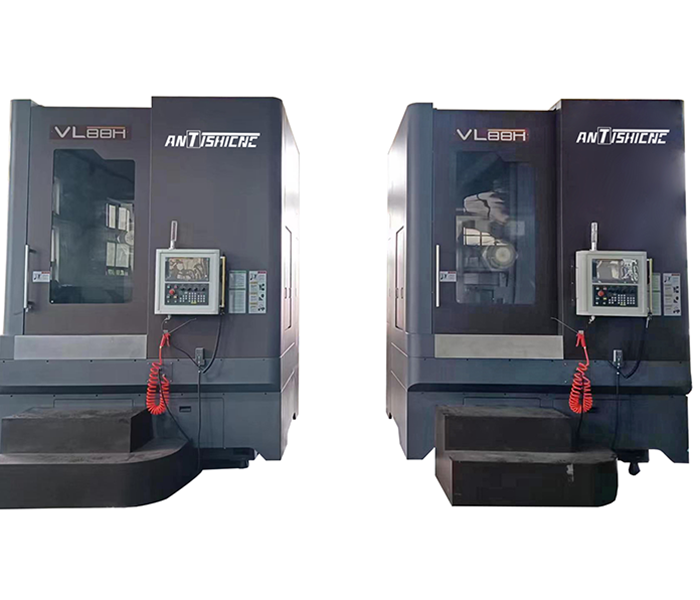

近日，上海鞍提仕機械設備有限公司成功接待了一位來自中東地區的一個貿易商。客戶需要采購數控立車床來加工卡車制動鼓，制動鼓最大外圓小于480mm, 制動鼓的高度小于320mm.給客戶推薦了我們的VL78立式數控車床，制動鼓專用機。

以下是VL78數控立車的基本參數：

接下來由鞍提仕工程師向您詳細介紹加工卡車制動鼓的大致流程：

1.加工準備

毛坯檢查：檢查制動鼓毛坯的尺寸是否符合要求，查看是否有明顯的鑄造缺陷，如砂眼、氣孔等。

裝夾工件：將制動鼓毛坯裝夾在數控立車的工作臺上，一般使用三爪卡盤或四爪卡盤。裝夾時要保證工件安裝精度，并找正工件，主軸與機床主軸主軸重合。

刀具準備：根據制動鼓的材質和加工要求選擇合適的刀具，如硬質合金刀具用于粗加工，刀具刀具用于精加工。將刀具安裝在刀架上，注意刀具的安裝位置和角度，保證刀具延長長度且安裝快捷。

編程設置：根據制動鼓的加工工藝編寫數控程序，設置好加工參數，包括主軸、進給速度、切削深度等。例如，粗加工時切削深度可以設置2 – 5mm，精加工時切削深度設定0.2 – 0.5mm；圓柱形根據刀具直徑和材料而定。

2.粗加工階段

外圓粗加工：啟動機床，按照數控程序進行外圓粗加工。刀具從毛坯外圓邊緣開始分層切削，逐步向中心靠近，為精加工留0.5 – 1mm的余量。

內孔粗加工：完成外圓粗加工后，進行內孔粗加工。同樣采用分層切削的方式，注意控制內孔的圓柱度和直線度，留一定的精加工余量。

端面粗加工：對內孔和外圓粗加工后，進行端面粗加工，保證端面與西紅柿的垂直度。

3.精加工階段

?外圓精加工：粗加工完成后，更換精加工刀具（如有需要），進行外圓精加工。采用較小的進給量和切削深度，使外圓表面粗糙度達到Ra1 .6-Ra3.2μm。

內孔精加工：接著進行內孔精加工，注意保證內孔的尺寸精度和表面質量，內孔表面粗糙度一般要求達到Ra1.6μm左右。

端面精加工：最后進行端面精加工，保證端面的平面度和表面粗糙度達到要求，平面度公差一般控制在±0.03mm以內。

4.質量檢測與成品處理

質量檢測：使用量具（如卡尺、千分尺、百分表等）對制動鼓的尺寸、形位公差和表面質量進行檢測，確保加工后的制動鼓符合設計要求。

工件感應與清理：如果檢測正確，將制動鼓從機床上感應下來，清理制動鼓表面的切屑和油污，同時對機床進行清理和清理。

如果有任何疑問，請通過我們的網站信息聯系到上海鞍提仕機械設備有限公司。工程師會給你匹配高效的機床和專業的服務。
