扭軸數控折彎?rùn)C(jī)和電液同步折彎?rùn)C(jī)的區別有哪些？

1.結構原理不同

兩種機型的設計原理不同，導致折彎滑塊兩邊保證同步的結構不同。扭軸折彎?rùn)C(jī)是采用扭力軸鏈接左右擺桿，形成扭力軸強迫同步機構對兩側油缸上下運動，所以扭軸同步折彎?rùn)C(jī)是機械式強制同步方式，同時滑塊的平行度無法自動檢查自動調解。

電液同步折彎?rùn)C(jī)則是在滑塊和墻板上安裝磁(光)柵尺，數控系統可以通過磁(光)柵尺隨時反饋的信息分析滑塊兩邊的同步情況，如果出現誤差，數控系統會通過比例電液伺服閥進行調整，使滑塊兩側行程同步。數控系統，液壓控制閥組，磁柵尺構成了電液同步折彎?rùn)C(jī)的反饋閉環控制。

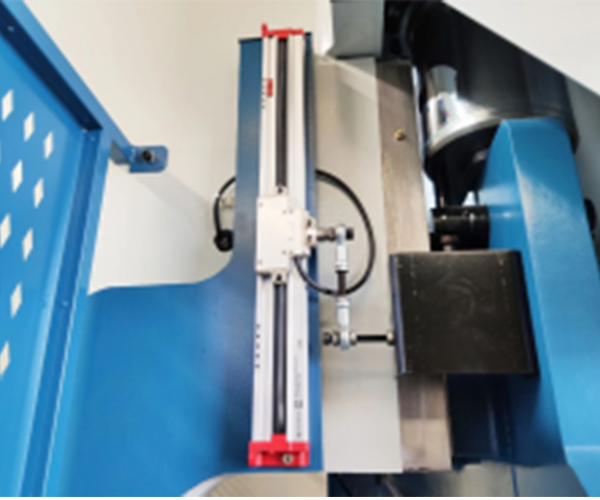

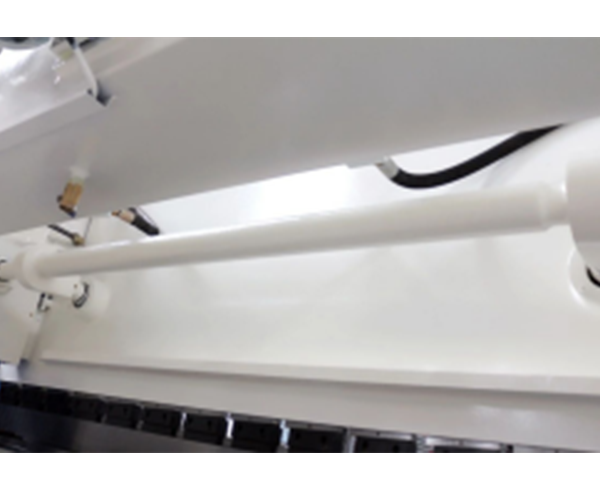

扭軸折彎?rùn)C(jī)所配扭力軸	電液折彎?rùn)C(jī)所配光柵尺

2.工件精度

滑塊平行度決定工件的角度，扭軸同步折彎?rùn)C(jī)是機械保持滑塊同步，沒有實時的誤差反饋，機械本身不能做出自動調解。另外它的偏載荷能力差(扭軸同步折彎?rùn)C(jī)是通過扭力軸強迫同步機構對兩側油缸上下運動，如果長期偏載，會導致扭力軸變形)

電液同步折彎?rùn)C(jī)是系統通過比例電液閥組控制滑塊同步，磁(光)柵尺實時的誤差反饋，如果出現誤差磁(光)柵尺反饋后系統通過比例閥進行調整，保持滑塊的同步，提升了加工精度。

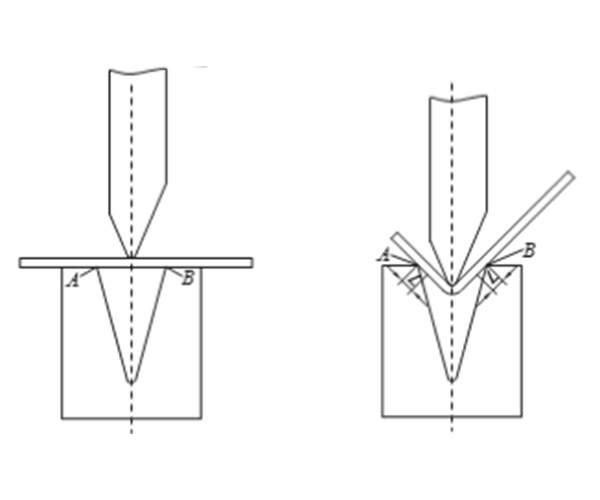

折彎過程

3.運行速度

機器工作中有兩點決定它的運行速度：(1)滑塊速度，(2)后擋料速度、(3)折彎步驟

扭軸同步折彎?rùn)C(jī)選用的是6：1或8：1的油缸，速度慢，而電液同步折彎?rùn)C(jī)選用的是13：1或15：1的油缸，速度快。所以電液同步折彎?rùn)C(jī)的快下速度和回程速度遠遠高于扭轉同步折彎?rùn)C(jī)。

4.實際操作

扭軸同步數控折彎?rùn)C(jī)因?yàn)闆]有配置控制系統，更沒有V軸補償，所以在根據圖紙加工時，只能依靠老工人的經驗來放樣先做試折。如果不達標還要繼續試，這個過程不僅產生廢料，而且招操作工人時選擇范圍小同時工資高。

電液同步折彎?rùn)C(jī)，是通過專業數控系統控制，有V軸補償，操作簡單，對工人經驗要求低。有模擬折彎功能，不需要放樣，只需要更正圖紙輸入步驟尺寸，直接進行折彎。

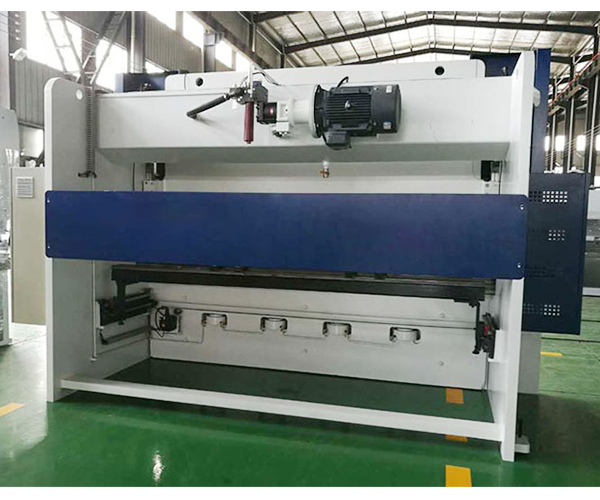

扭軸折彎?rùn)C(jī)選配的手動補償系統（右上）和電液折彎?rùn)C(jī)的電動軸補償（左下）

5.機械強度

因?yàn)楸旧碓O(shè)計的原因，導致扭轉同步折彎?rùn)C(jī)不能偏載折彎，如果長期偏載折彎會導致扭力軸變形。電液同步數控折彎?rùn)C(jī)不存在這樣的問題，左右兩邊的Y1、Y2軸是獨立運行，所以可以偏載折。

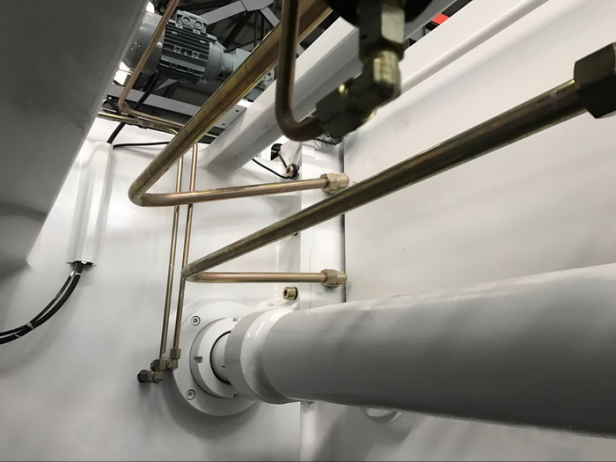

扭軸折彎?rùn)C(jī)的扭力軸	電液折彎?rùn)C(jī)原理圖

6.數控軸

扭軸折彎?rùn)C(jī)控制軸數越多效果越差，一般只控制X軸和Y軸。電液折彎?rùn)C(jī)不受軸數的范圍控制，最少是3+1軸，即自動化程序設計可以達到高要求,如4+1軸、5+1軸、6+1軸、7+1軸、 8+1軸等等。多軸聯動加工，工件在一臺折彎?rùn)C(jī)上一次裝夾后，可進行自動換刀、旋轉主軸頭、旋轉工作臺等操作，完成多工序、多表面的復合加工，不僅光潔度高，而且效率也大幅度提高。

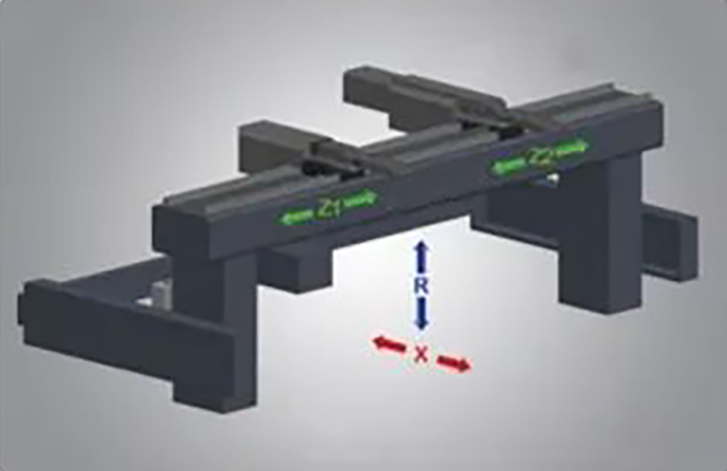

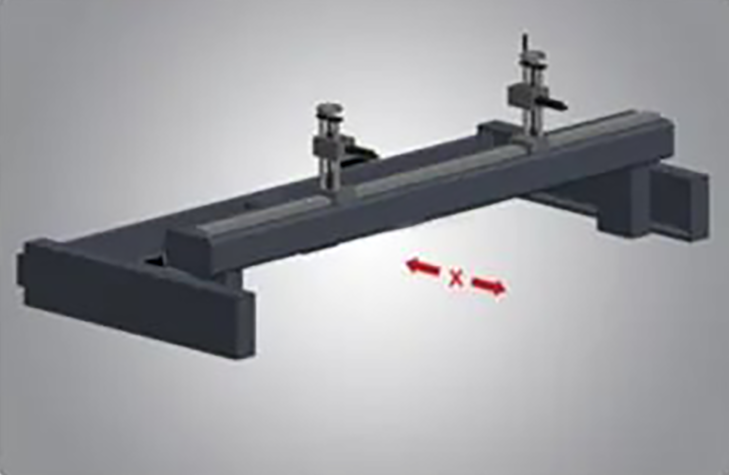

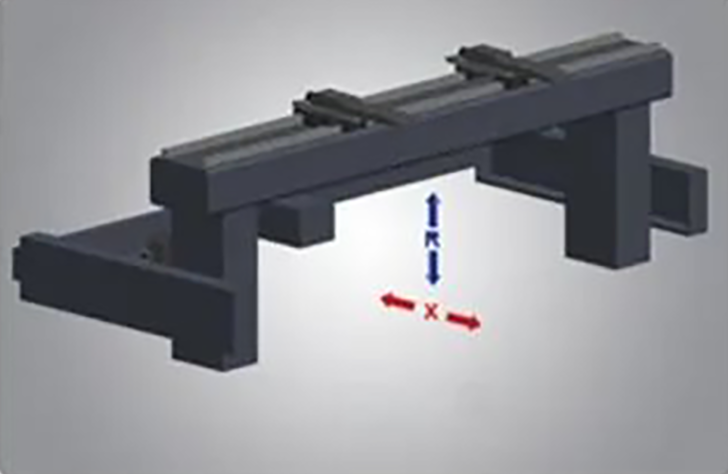

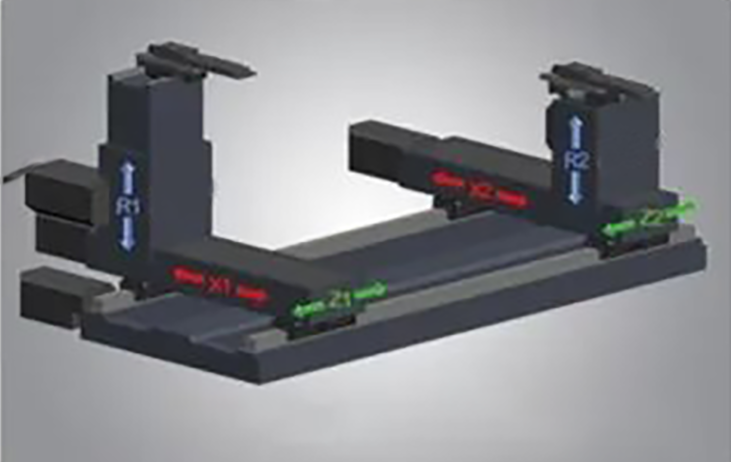

常用于電液折彎?rùn)C(jī)的多軸選擇

扭轉折彎?rùn)C(jī)和電液折彎?rùn)C(jī)的選購?fù)扑]
