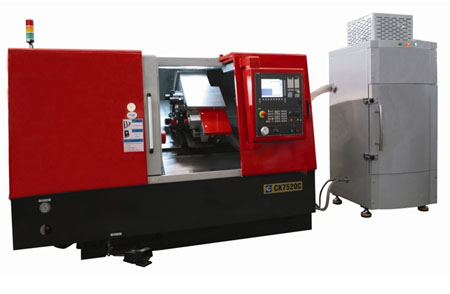

CK7520CM/CK40M/CK50M密封圈專用數控車床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
| 加工范圍 | 項目 | 單位 | CK7520CM | CK40M | CK50M |
| 床身上最大回轉直徑 | mm(in) | Φ500 (19.685) |
Φ400 (15.748) |
Φ500 (19.685) |
|
| 床鞍上最大回轉直徑 | mm(in) | Φ240 (9.449) |
Φ260 (10.236) |
Φ320 (12.598) |
|
| 最大車削直徑 | mm(in) | Φ280(標準刀具)/Φ330(專用刀具) （Φ11.024/Φ12.992） |
Φ250(標準刀具) （Φ9.843） |
Φ280(標準刀具) （Φ11.024） |
|
| 主軸 | 主軸頭型式 | A2-6（GB5900.1） | A2-5（GB5900.1） | A2-6（GB5900.1） | |
| 主軸錐孔規格 | mm(in) | φ62 (2.441) |
Φ57 (2.244) |
φ62 (2.441) |
|
| 主軸軸承直徑（前/后） | mm(in) | Φ100/Φ90 (3.937/3.543) |
Φ90/Φ80 (3.543/3.150) |
Φ90/100 (3.543/3.937) |
|
| 主軸轉速 | r/min | 40-4000 | 70-3000 | 60-2250 | |
| 主電機功率（連續/30分鐘） | Kw (hp) |
11/15 (15/20.4) |
7.5 (10.2) |
15 (20.4) |
|
| 傾斜角度 | DEG | 45° | 45° | 45° | |
| 移動距離 X/Z | mm(in) | 210/550 (8.268/21.654) |
165/410 (6.496/16.142) |
210/550 (8.268/21.654) |
|
| 快速移動速度? X/Z | m/min (ipm) |
24/24 (945/945) |
12/16 (472/630) |
12/16 (472/630) |
|
| 伺服電機扭矩? X/Z | Nm | 12/22 | 11/20 (發那科 Oi-TF5) |
11/20 (發那科-TF5) |
|
| 滾珠絲杠直徑? X/Z | mm | Φ32/Φ40 | Φ28/Φ40 | Φ28/Φ40 | |
| 刀架 | 刀位數 | 8 | 8 | 8 | |
| 刀具尺寸 (車削/鏜孔) | mm | 20×20/Φ32 | 20×20/Φ32 | 25×25/Φ40 | |
| 斷屑裝置 | 電機功率 | kW(hp) | 0.25(0.34) | 0.25(0.34) | 0.25(0.34) |
| 吸屑裝置 | 電機功率 | kW(hp) | 5.5(7.48) | 5.5(7.48) | 5.5(7.48) |
| 吸屑量 | L | 400 | 400 | 400 | |
| 其他 | 機床尺寸(長×寬×高)
（不含排屑器） |
mm(in) | 2860×1830×2020 (112.6×72×79.5 ) |
2370×1670×1970 (93.3×65.7×77.6) |
2860×1830×2020 (112.6×72×79.5 ) |
| 總重量（凈重） | Kg (lbs) |
5000 | 3500(7717) | 5000(11,025) |
介紹
該系列機床專為橡膠、工程塑料等特殊材料的切削加工而設計。機床主體采用高強度鑄鐵結構，關鍵部件采用有限元分析，整機剛性好高，高速加工穩定性好。機床采用伺服主軸，兩軸為直線導軌，提高了其加工精度和高速進給性能，縮短了輔助時間。機床設計注重環保功能，斜床身結構及冷卻系統，可快速帶走切削過程中產生的熱量；可采用切屑、切屑快速自動回收切屑。
本機特別適用于橡膠、工程塑料的高速、高精度加工。
機床設計新穎，面板操作方便，整體密封保護，三漏效果尤為明顯。結合其大功率、高精度、高性能。
機床性能特點
1、采用進口或國產優質精密主軸軸承，高剛性、高精度主軸軸承。
2、布置、油脂潤滑、三角帶傳動、主軸運轉平穩。
3、全身高強度鑄鐵床身，具有良好的振動和熱穩定性，減少振動，提高機床的剛性、耐用性和加工精度。
4、采用進口或國產高端數控系統，電柜采用溫控裝置，集中機床操作面板。
5、送料速度快，精度高。
6、采用特殊機構刀盤，滿足各種切割要求。
7、采用切屑切屑，使切屑回收自動化、方便。
