技術規格：
| 加
工 范 圍 |
項 目 | 單位 | 規 格 | ||
| 1500 | 2000 | 3000 | |||
| 床身上最大回轉直徑 | mm | Φ850 | |||
| 床鞍上最大回轉直徑 | mm | Φ600 | |||
| 最大車削直徑 | mm | Φ750 | |||
| 最大車削長度 | mm | 1500 | 2000 | 3000 | |
| 主
軸 |
液壓卡盤直徑 | mm | Φ530 | ||
| 主軸頭型式 | GB5900.1 | A2-11 | |||
| 主軸通孔直徑 | mm | Φ135 | |||
| 主軸轉速 | r/min | L:8-530 H:30-1200 | |||
| 主電機功率(連續/30分鐘) | Kw | 30/37 | |||
| 尾
座 |
套筒直徑/行程 | mm | 150/150 | ||
| 頂尖錐度 | MT No. | 6 | |||
| 床
鞍 |
傾斜角度 | deg | 60° | ||
| 移動距離?X/Z | mm | 385/1540 | 385/2040 | 385/3050 | |
| 快速移動速度?X/Z | m/min | 10/12 | |||
| 刀
架 |
刀位數 | 8/12 | |||
| 刀具尺寸(車削/鏜孔) | mm | 32×32/60 | |||
| 其它 | 電源 | kVA | 75 | ||
| 體積(長×寬×高)
不含排屑器 |
mm | 5420×2800×2770 | 5870×2683×2649 | 7360×2800×2770 | |
| 總重量 | kg | 15000 | 16000 | 20000 | |
產品特點：

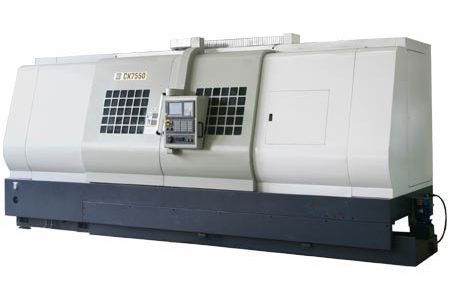

大型卡盤類、軸類工件的高效車床。
1）采用60°斜床身+底座結構，強度高吸震性好；多次時效處理，有效抑制了加工過程中切削力導致的變形和應力；
2）主軸組件采用精密角接觸推力球軸承與雙列圓柱滾子軸承組合排列、動平衡校正，可保持主軸高精度及剛性；主軸箱總成通過跑合測試，調整主軸軸承預緊，監測主軸溫升，熱變形等，使主軸在長期工作時啟動快速、平穩、精度穩定；
3）X/Z軸采用伺服電機與滾珠絲杠直接連接，進給精度高，可獲得更高的加工精度；
4）液壓卡盤夾緊、松開和液壓尾座套筒伸縮除程序控制外，均可腳踏開關控制，方便快捷；液壓壓力調整均采用面板式旋扭操作，表盤顯示，調整安全、方便；
5）導軌、滾珠絲杠副采用集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，有效的減小摩擦阻力，提高了運動精度，保證了滾珠絲杠和導軌副的使用壽命。
