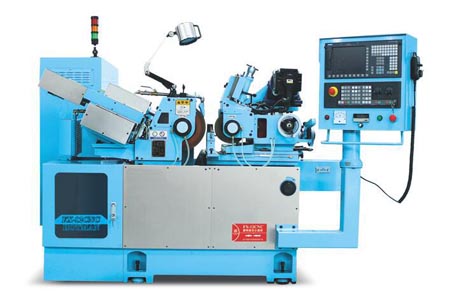

項目	單位	機型FX-12CNC-4
標準機型加工范圍(直徑)	mm	?0.5-40
研磨輪尺寸(外徑寬內徑)	mm	Φ305150Φ120
調整輪尺寸(外徑寬內徑)	mm	Φ205150Φ90
研磨輪轉速	RPM	1950
砂輪最高線速度	m/s	35
進給速度	mm/min	8000
調整輪轉速	RPM	0-350無極
研磨輪驅動馬達	KW	5.5
調整輪伺服馬達	KW	2.0
自動修砂伺服馬達	KW	1.5
油壓泵驅動馬達	KW	0.75
冷卻泵驅動馬達	KW	0.125
調整輪進刀精度	mm	0.001
調整輪微調手輪	mm	0.1/轉??0.001/刻度
進刀最小精度	mm	0.001
定位精度	mm	≤0.003
重復定位精度	mm	≤0.002
主軸跳動精度	mm	≤0.002
粗糙度	um	Ra0.2
加工精度	mm	0.002
調整輪傾斜角度	度	+6°～-5°
調整輪回轉角度	度	±5°
機械尺寸	mm	1800×1400×1450
裝箱尺寸	mm	2350×1650×1770
機械重量	KG	2000
裝箱重量	KG	2300

產品介紹

無心磨床是一種不需要利用工件的軸線進行磨削的磨床。它主要由三個機構組成：砂輪、調整輪和工件支架。砂輪實際執行磨削工作，調整輪控制工件的旋轉，控制工件的進給速度。至于磨削時支撐工件的工件夾具，這三個部分的配合方式有多種，除了停磨外，原理是一樣的。

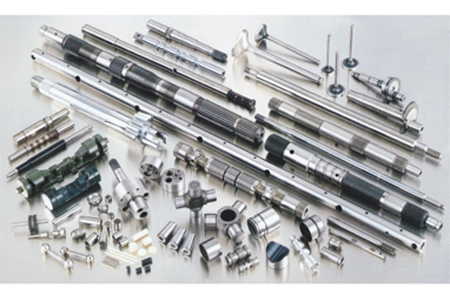

無心外圓磨床的磨削方式主要有兩種：通過式和切入式；通過式無心磨床，工件沿砂輪軸線進給磨削，調整導輪軸線小傾角，實現工件軸向進給。適用于磨削細長圓柱形工件、無中心孔的短軸類和套筒類工件。切入式無心磨削方法是在托盤上有一個軸向定位支點，工件支撐在托盤上的某一位置，用砂輪或導輪進行磨削。用于磨削帶臺肩或凸臺的工件以及圓錐體、球體或其他旋轉工件。
