技術參數：
| 項目 | 單位 | 規格 | |
| 主要參數 | 床身上最大回轉直徑 | mm | Φ560 |
| 刀架上最大加工直徑 | mm | Φ300 | |
| 最大加工長度 | mm | 500/ 1000 | |
| 主軸及卡盤參數 | 主軸頭形式( 卡盤) | A2-6(8寸)液壓 | |
| 主軸電機功率 | kw | 11 | |
| 主軸最高轉速 | rpm | 50-4000 | |
| 主軸孔直徑 | mm | Φ65 | |
| 棒料通徑 | mm | Φ50 | |
| X軸極限行程 | mm | 200 | |
| X軸電機扭矩 | N.M | 10 | |
| X/Y軸線軌規格 | mm | 35/ 35 | |
| Z軸極限行程 | mm | 400 | |
| Z軸電機扭矩 | N.M | 10 | |
| X、Z軸連接方式 | 直聯 | ||
| 尾座部分 | 刀塔 | 臥式8/12工位 | |
| 套筒形式 | mm | 液壓 | |
| 套筒直徑 | mm | Φ74 | |
| 套筒行程 | mm | 80 | |
| 尾座最大行程 | mm | 450 | |
| 尾座套筒錐孔 | ＃ | 莫氏5 | |
| 外形重量 | 床身形式及斜度 | 整體式 | |
| 長*寬*高 | mm | 2950/3450x1860x1850 | |
| 重里(約重) | kg | 4250 | |

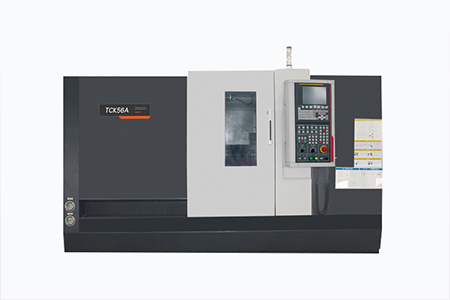

機床描述： 本機床是一種高速、高精度、高可靠性的斜床身機床。 床架、床身、主軸箱等主要部件均采用高強度材料鑄造，確保機床的長期穩定性。
機床采用45°整體斜床身結構，配備高精度預緊臺灣直線滾動導軌。 伺服電機通過高扭矩低慣性彈性聯軸器直接連接到絲桿。 絲桿支撐采用預拉伸結構，可消除傳動背隙，并針對機床長期運行中熱變形對精度的影響進行預補償，確保定位精度和重復定位精度； 該機床定位精度高，排屑順暢，適用于高速、高精度加工。
采用高速、高精度、高剛性的盒式主軸單元和伺服主軸電機，可實現更高的主軸轉速。 主軸單元在恒溫室內組裝。 組裝后恒溫運行72小時，然后上機連續試運行72小時，確保高速高精度性能的可靠性。
采用排列方式，換刀速度快，定位精度高。
